ZNONZ

ZNONZⅡ (ブロンズ)

ZNONZⅡ (ブロンズ)

通常価格 ¥47,800
通常価格 ¥47,800 セール価格 ¥47,800
セール 売り切れ
税込み。 配送料はチェックアウト時に計算されます。
**新発売位相型 ZNONZⅡ **
・ZNONZⅡ スチール 、ブロンズの2色展開、ともに数量に限りがあります。


     ZNONZⅡ スチール 44,800円(税、送料込み)
     ZNONZⅡ ブロンズ 47,800円(税、送料込み)

材質

ABS樹脂

本体サイズ

大きさ:約5.5×5.5×2cm

重さ:約30g

保管方法及びメンテナンス

詳細を表示する
  • ZNONZⅡ

    振幅型ゾーンプレートの特徴を残しつつ、より明るく、解像度を増した位相型ゾーンプレート3種に振幅型フィボナッチ・ゾーンブレートを加え、ターレット機構で容易に選択してご使用いただける製品としました。
     なおZNONZ Ⅰと同様に、搭載する4種の素子はすべてフルサイズ換算の焦点距離は約28ミリ、画角は約75度です。

     ZNONZ Ⅱ の位相型ゾーンプレートは、回折現象を利用する点は振幅型と同じですが、被写体上の一点から出た光のすべてを透過するので暗くなる欠点を補い、解像度も振幅型より数段向上したものになります。ZNONZ Ⅰ に比べてより明るく、ハローが少ない、先鋭な像が得られます。また筐体のサイズと重さは維持しました。
     構造は図のように、透明素材で同心円状の階段構造を作り、振幅型と同じ段幅で、段差を光の波長(550ナノメートル=0.5ミクロン)として、それぞれの同心円ゾーンを通ってきた光が焦点に達した時に1波長遅れの同位相となるようにします。

     これを2波長遅れ、3波長遅れ・・・と繰り返すことで、整数倍だけ違っても位相は同じですから、入射光のすべてを利用でき、焦点における光の強さは振幅型の4倍となります。また直線光も大幅に減少させられるので、ハローの少ない画像を提供します。
     このように位相型ゾーンプレートはサブミクロン単位の微細構造を必要としますから、製造方法も振幅型ゾーンプレートとは比較にならない高度な加工が必須です。弊社ではパートナー会社との協業で、リーズナブルな価格でのご提供を実現しました。
     製品には段数や形状の異なる3種の位相型ゾーンプレートに、振幅型ではありますがZNONZ Ⅰ とは趣の異なる撮影画像が得られるフィボナッチゾーンプレートを加え、4種の撮像素子がターレット状に格納されています。ダイヤルを回し手軽にご希望の素子を選んで撮影できる仕組みを採用しています

    製品は銀色、銅色を用意しました。銀色はガンメタル調、銅色は骨董風に黒汚しを付加しております。お手持ちのカメラとのコーディネートでお選びください。

    なお、ZNONZⅡのスチールとブロンズは同じ位相型ゾーンプレート4種を内蔵しています。

ZNONZ Ⅱ に搭載した光学素子

振幅型フィボナッチ・ゾーンプレート

ZNONZ Ⅰ搭載のゾーンプレートとはひと味違う表現が得られます。

位相型ゾーンブレート2L

位相型の特徴がよく現れる素子です。振幅型に近い表現となりますが、開口面積が大きいため、明るいことも特徴です。

位相型ゾーンブレート4LA

2Lよりシャープな像が得られます。位相型ゾーンプレートの特徴が最もよく現れるとのご指摘も頂いております。雰囲気描写に向いているとのお言葉もありました。

位相型ゾーンブレート4LB

4LAよりややシャープな像が得られます。ゾーンプレートでの撮影において、被写体によってはシャープすぎるとのご意見も頂いております

撮影サンプル

近接能力と深い被写界深度のサンプルです。Nゲージ鉄道模型を、フジフィルムGFXで撮影したトリミングなし。

背景は100メートル以上後方の自然森林です。マウントアダプターを介してZNONZⅡを装着しただけで、ピント調節はしていません。

「Nゲージ鉄道模型の接写を百メートル以上離れた自然林を借景として、両方にピントが合う撮影が可能です。

FZP

(フィボネッチゾーンプレート)で撮影

4LA

位相型ゾーンプレート_4LAで撮影

4LB

位相型ゾーンプレート_4LBで撮影

2L

位相型ゾーンプレート_2Lで撮影

Q&A

Q:使用時に最も注意すべきことは何ですか。

A:デジタルミラーレスカメラの場合、CMOS撮像体表面の、目に見えない微小なゴミを、ゴム製のエアーブロアーなどで丁寧に除去することです。このとき、撮像体をキズ付けないよう、十分にご注意下さい。レンズ撮影時には気付かなかった微小ゴミが、本品使用時には目につくようになります。

Q:ミラーレスのデジタルカメラであれば、どの機種にも対応していますか。

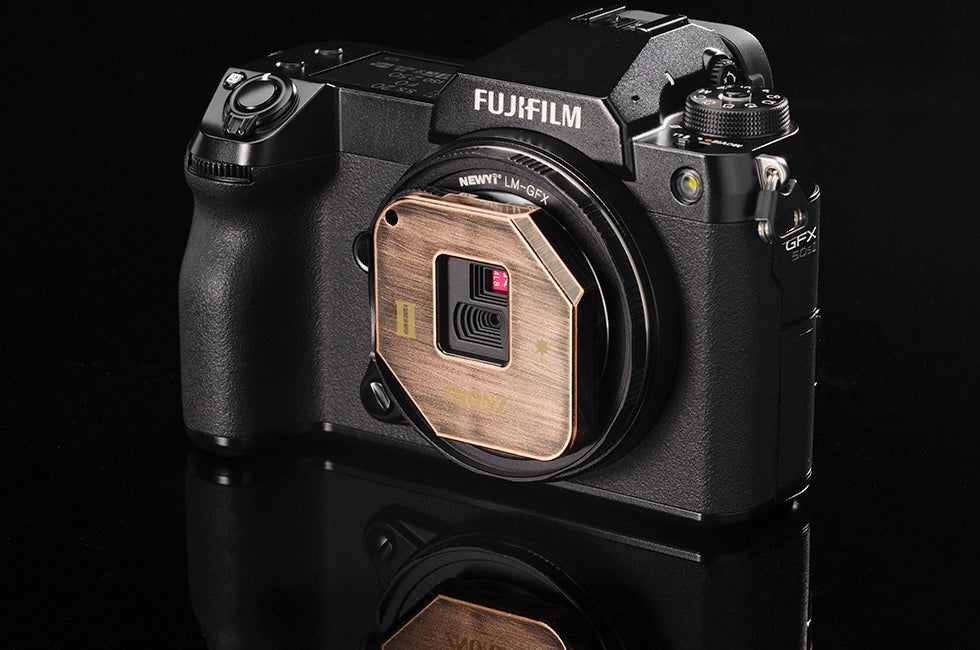

A:基本的にはその通りです。バックフォーカス29.1ミリ、フランジバック27.8ミリ、イメージサークルは業界最大のフジフィルム製Gマウントに準拠いたしました。したがって、CMOSサイズが1インチのもの、マイクロフォーサーズ、各社APS-C、フルサイズのほぼすべてに対応可能です。(それぞれで画角が異なります。)
ただし、本品はライカMマウント採用のため、Mマウント以外のカメラとの間に他社製マウントアダプター(別売)が必要です。

Q:保証書が無いようですが?(修理など)

A:本品はお客様からインターネットを介し直接弊社がご注文をお受けしますので、お客様からのユーザー登録は不要です。修理の際は.弊社へ修理品をお送りいただき、弊社で修理の後、お客様宛返送いたします。納期は2週間が目安です。お客様のご購入から1年以内は無償修理(別途送料着払い)、1年以上経過後の修理は有償(3000円+送料)とさせていただきます。弊社から請求書をメール発行いたしますので、適宜の方法でご入金をお願いいたします。ご入金の確認後、修理に着手いたします。
上記、いずれの場合も弊社への送料はお客様がご負担下さいますようお願いいたします。なお、お客様での分解はなさいませんよう、お願い申し上げます。

Q:耐候性はどうなのですか。

A:気温0°cから40°cまでの範囲でご使用可能です。この範囲を超えてのご使用は、お控えください。
また防水設計ではありませんので、水中は元より雨天でのご使用も避けていただきますようお願いいたします。

Q:本品をフィルムカメラで使用できますか。

A:ライカMマウントのカメラにはそのまま装着可能で、撮影できます。当社で確認済みの機種は、ライカM2、M3、M4-P、CL、ミノルタCLE、コニカRFです。なお、カメラファインダーが28ミリフレームを持つ機種では、本品を装着すると28ミリフレームが表示されます。

・スクリューマウントのレンジファインダーカメラではご使用になれません。

・フィルム用一眼レフでも、Mマウントアダプターがあれば使用可能です。た

だし、この時にはカメラのフランジバックが長くなるため、画角が狭くなります。

Q:ターレットを回転させるダイアルは、なぜ一回転させて次に移る設計なのですか。

A:ターレット上に設置した光学素子それぞれが、ご使用時に正しく光軸上に固定させ、また容易に動くことがないようにするためです。ゼネバ機構という時計用の特殊なメカを採用しました。

Q:ピンホールで撮影した画像の特長を教えてください。

A:光の直行性を利用するピンホール写真は、ピントという概念がありません。つまり結像しないのです。この点が屈折を利用するレンズや、回折を利用するゾーンプレートと異なります。したがってピント合わせも不要となります。

得られる画像の特長は、

・被写体のディテール(微細部分)を写し撮るというより、その場の雰囲気、画面全体から来る空気感といった表現に向いていると言えましょう。あえてたとえれば印象派絵画のような写真です。

・遠距離でも近距離でも、均等な「ボケ」効果が得られます。

・太陽を画面周囲に入れるなどの際に発生する、大きなハロー(フレア)効果が期待されます。

・ボケ効果のため、顔を接写しない限り、肖像権侵害対策の画像処理が不要です。

Q:ゾーンプレート。フォトンシーブで撮影した画像の特長を教えてください。

A:回折を利用するゾーンプレート写真は、ピンホール写真とは異なり、ピントという概念が有り、結像します。ただし、一般の撮影では可視光域全般にわたる波長ごとに色収差が発生するため、その集合体としての画像が得られるため、ソフトな作品に仕上がります。しかし詳細に観察して頂ければ、ピンポールより高解像で撮影されていることがおわかりいただけるでしょう。

Q:ゾーンプレート画像の色収差の影響を軽減する方法はありますか。

A:アドビ社製画像処理ソフトウエア・フォトショップに搭載されている「スマートシャープフィルター」、「かすみ除去」フィルターは一定の効果があるようです。

Q:ヘリコイドが無いようですが、ピントはどのように合わせるのですか。

A:ピンホールは理論的に結像はしませんから、ピント合わせは不要です。ゾーンプレートなどの回折を利用する光学素子は、理論的にはピント合わせすべきですが、権威の方々のご意見で、本品では実用上不要とのお話しをいただいております。

Q:なぜ日本製にこだわるのですか。

A:まず、日本の技術者、製造会社に、海外へ移転してしまった仕事を日本に戻したいと思ったからです。産業空洞化が始まった30年前、日本の1/20だった隣国の人件費は、現在はほぼ1/2まで近づいています。通訳を介しての会話、現地出張や貿易での費用や時間を考えると、国内で生産する方が意思疎通の便利さ、経済性、納期、安心感などで勝っていると思うのです。

Q:本体の材質は何ですか。

A:ABS樹脂です。

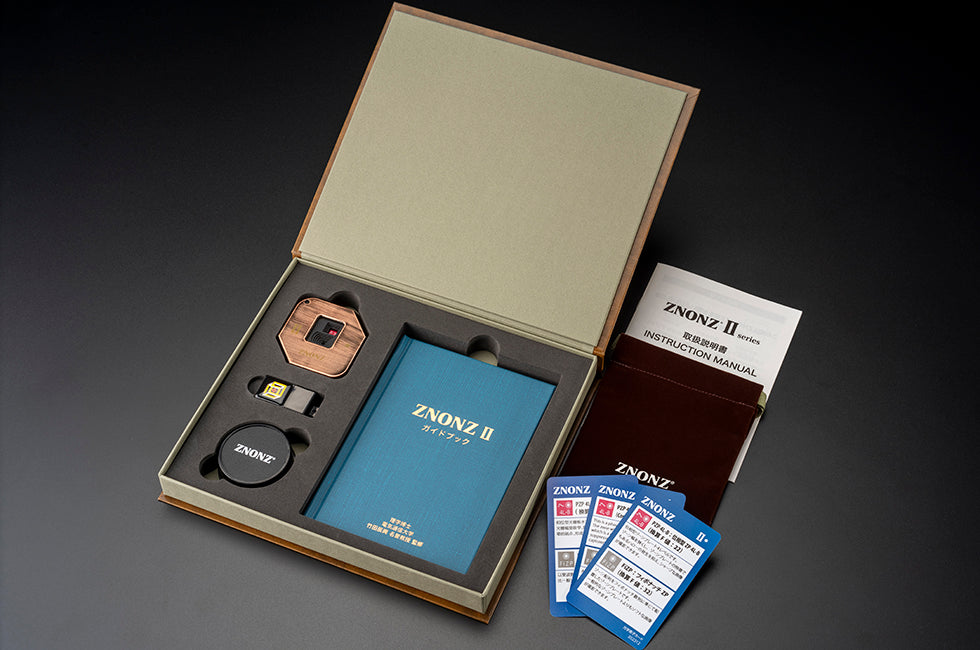

Q:付属のチャック付き透明袋はどのように使うのですか。

A:キズ付きやゴミを避ける意味で、ご使用にならない時はこの袋をご使用下さい。製品同梱の布製袋もご使用頂けますが、内容物を袋の外から確認できるため透明袋が有効的です。

Q:竹田先生監修のガイドブックは、アマゾンで売っている本と同じですか。

A:本ガイドブックは竹田先生ご執筆のアマゾンなどで販売されている本の抄録です。本品の開発では先生から多大なご協力をいただきました。また抄録の同梱にも快く応じていただきました。

Q:パッケージはなぜ平たい形なのでしょうか。

A:お客様への配送で、ヤマト運輸の「ネコポス」を採用し、コストを下げるためです。宅急便などと違い、お客様の郵便ポストへお届けします。

ピンホール(針穴写真)とゾーンプレートとは?

ピンホールとは

針穴写真(ピンホール写真)とは、レンズの助けを借りずに極小の穴から光を取り込み画像として定着させる写真のことです。レンズとは違う光の仕組みを使いますので、針穴写真独特の表現ができること、また、極小の穴さえ開ければ誰でも簡単に針穴カメラを手作りすることできるので、工夫次第ではレンズ付きのカメラでは撮れないような写真を撮ることができることなどが最大の魅力です。

ゾーンプレートとは

ゾーンプレート写真は、ピンホール写真と同様に、レンズを使わないで撮影する写真(レンズレス写真)です。ピンホール写真の原理は、光の「直進する」性質を使っています。被写体表面のあらゆる点から発した光線が小さな点(ピンホール)を支点にして感光面上に被写体と相似な図形を描くのが、ピンホール写真の原理です。このために、ピンホール写真を撮る際にはピンホールの大きさはある程度小さい事が必要になります。光の入ってくる入り口が狭いのですから、像は暗いので、写真を撮影する際も、露出時間が非常に長くなってしまうのが普通です。この問題を解決するレンズレス写真としてゾーンプレート(Zone Plate:輪帯板)が考えられます。ゾーンプレートは、弓道の的のように白(透明部分)と黒(不透明部分)のゾーン(輪帯)が同心円状に配置されたプレートです。通常、写真撮影に使うゾーンプレートの大きさは直径数ミリメートル程度ですから、現実の弓道の的に比べれば、はるかに小さなものです。ZNONZが提供する【ZNONZⅠs】はゾーンプレートを手軽に利用し撮影できる機材です。
